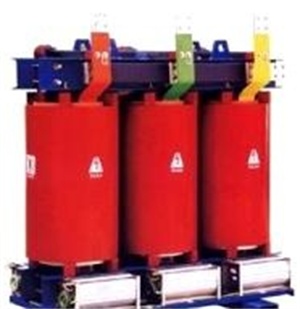

一：产品简介 SCB10干式变压器可作为油浸式配电变压器的更新换代产品，是各类干式变压器中性能最优的产品，另外SCB10干式变压器特别适用于城市电网、高层建筑、商务中心、剧院、医院、宾馆、隧道、地铁、地下电站、实验室、车站、码头、机场、组合变电站等重要场所

二：执行标准

1.GB1094.11—2007干式电力变压器

2.GB/T10228-2008干式电力变压器技术参数和要求

3.GB/T17211—1998干式电力变压器负载导则

4.GBl094.10-2003电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙

5.JB/T10008-2004 6~500kv级变压器声级

6.JB/T56009—1998干式电力变压器产品质量分等

三：型号参数

SCB10干式变压器(SCB10变压器)的容量为30KVA-2500KVA,我工厂接受更高容量产品的定制。

同时按照电压等级划分：常见的高压可选择35KV，10KV，6KV(一般每个等级还可分为几档)

低压侧电压可选择10KV，6KV，0.69KV，0.4KV等特殊要求，可定制升压变压器

四：性能特点

1、低压绕组除小容量采用铜导线以外，一般都采用铜箔绕制的圆筒式结构；高压绕组采用分段多层圆筒式结构，使之绕组的安匝分布平衡，漏磁小，机械强度高，抗短路能力强。
2、可配置低噪音的风冷装置，通过温控器对风扇的起动和关闭可以自动控制，由此可以使变压器增容40％运行。
3、通过埋入低压绕组的感温元件和传感系统，根据设定值来启动、关闭风机或报警、跳闸起到保护变压器的作用。
4、变压器配置IP20使直径＞=12mm的异物不会进入罩壳内，配置IP23，它同时还可以防止与垂直成<60°角度的水淋入。保护罩能有效地防止小动物进入罩内而引起的短路停电等事故，也保障人身安全。
5、SC(B)10　空载损耗比GB／T10228-1997组I标准值下降10％
负载损耗比GB/T10228-1997标准值下降15％
SC(B)10空载损耗比GB／T10228-1997组1标准值下降20％
负载损耗比GB/T10228-1997标准值下降15％

五：结构特点

铁芯：铁芯选用进口优质冷轧硅钢片，全料接缝结构，芯柱采用F级无维粘绑扎，铁芯表面采用绝缘树脂漆密封防潮防锈，降低了空载损耗，空载电流和铁芯噪声，夹件和紧固件经特殊表面处理，使产品外观质量有了进一步提高执行标准。

绕组：有以下几种:(1)缠绕式 (2)环氧树脂加石英砂填充浇注 (3)玻璃纤维增强环氧树脂浇注(即薄绝缘结构) (4)多股玻璃丝浸渍环氧树脂缠绕式(一般多采用3,因为它能有效的防止浇注的树脂开裂,提高了设备的可靠性)
高压绕组：一般采用多层圆筒式或多层分段式结构
低压绕组：一般采用层式或箔式结构

六：技术参数

额定容量 (kVA)

电压组合(kV）

联结 组 标号

短路 阻抗 (%)

损耗(kW)

空载电流 (%)

重量 (kg)

外形尺寸(mm) 长(L)×宽(B)×高(H)

保护外壳尺寸(mm) 长(L)×宽(B)×高(H)

高 压

分接 范围

低 压

空 载

负 载

30

11

10.5

10

9.5

9

±5% 或 ±2× 2.5%

0.4

Yyn0

4.0

0.195

0.71

2.5

340

780×450×790

900×900×1080

50

0.275

0.950

2.2

430

840×450×855

1000×900×1150

80

0.375

1.385

2.1

560

900×600×885

1060×1000×1180

100

0.405

1.580

1.9

720

920×600×900

1080×1000×1200

125

0.475

1.895

1.8

830

980×600×960

1140×1000×1260

160

0.550

2.140

1.8

940

1040×710×1000

1240×1050×1300

200

0.630

2.540

1.6

1250

1070×710×1200

1270×1050×1450

250

0.730

2.770

1.5

1450

1140×710×1245

1340×1050×1550

315

0.890

3.485

1.4

1600

1180×710×1300

1360×1050×1600

400

0.990

4.010

1.4

1980

1380×960×1425

1540×1150×1720

500

1.175

4.910

1.3

2300

1400×960×1515

1570×1150×1810

630

1.360

5.910

1.3

2570

1440×960×1595

1610×1150×1900

630

Yyn0

或 Dyn11

6.0

1.315

5.995

1.2

2550

1500×960×1405

1660×1150×1700

800

1.540

6.990

1.2

2810

1560×960×1575

1680×1150×1870

1000

1.790

8.170

1.1

3210

1640×960×1685

1750×1200×1980

1250

2.115

9.750

1.1

3400

1700×1255×1815

1850×1400×2120

1600

2.480

11.800

1.0

4150

1800×1255×1980

1920×1400×2280

2000

3.360

14.535

0.9

5600

1940×1255×2110

2050×1450×2420

2500

4.050

17.270

0.8

6300

2060×1255×2350

2170×1450×2750

注:表中重量及外形尺寸数据仅供参考,若有更改恕不另行通知。

七：售后承诺

变压器均符合各项国家标准（需要相关资质证明请联系我们）。产品实行终身保修，无论何方原因造成的设备缺陷、部件损坏、我方先进行现成服务服务并提供相关配件。确认是用户造成设备损坏的再进行相关事宜讨论。

我方承诺，接到用户现场服务同质，立即给予回复，保证24小时内派相关人员到达现场。

品质专业，值得信赖！

八：订货须知

a:额定容量

b:高低压额定电压

c:联结组标号

d:阻抗电压

e:分接范围

f:频率

g:其它（特殊）要求

关于SCB10干式变压器的型号，参数，价格等任何问题，请来电咨询！

变压器有下列情况之一者，应立即停下检修：

a. 变压器内部声响很大，很不均匀，有爆裂声劈啪声等异常噪音。

b. 在正常冷却条件下,变压器温度不正常并不断上升。

c. 套管接线板和绝缘件有严重破损和放电痕迹。

d. 线圈端部有爬电现象及出现焦臭气味和冒烟现象。
